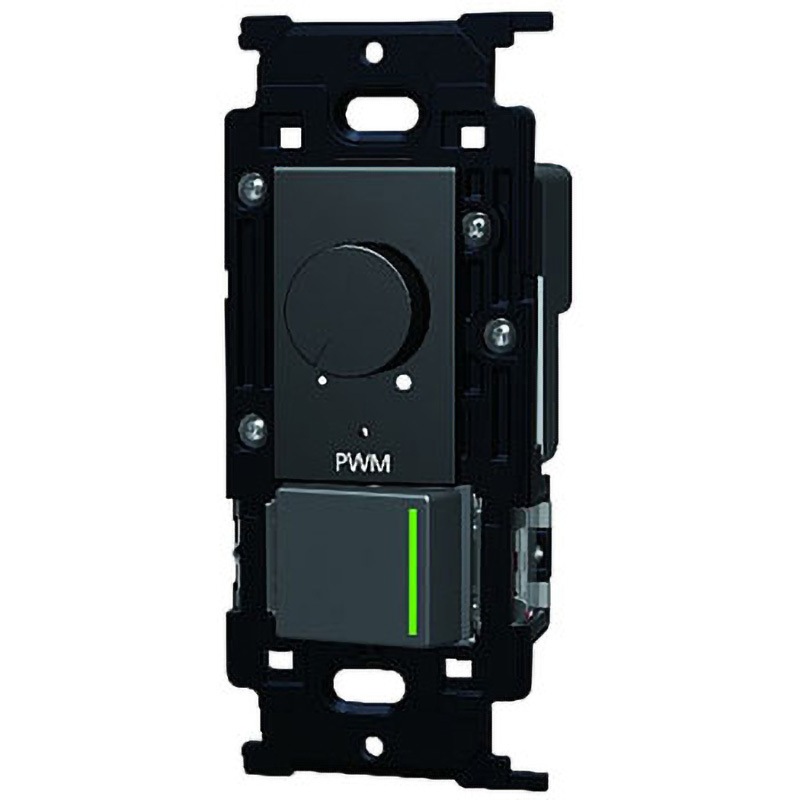

HOT ! 神保電器 ライトコントロールスイッチ PWM信号【NKW-RPWM1S3-PW】

未使用開封品です。プレート付けます。
【特長】
●PWM制御方式のライトコントロールは、調光器から調光信号(PWM信号)を送り、器具側の電源ユニットで光源の明るさを制御する方式です。(電源線の2本に加え、調光信号線2本の配線が必要です。)
●照明器具の入力電源をスイッチングしないため、調光変化がスムーズで、調光範囲をフル制御できます。1連BOXに取付が可能で、信号線出力は200mAまで対応します。
●片切として使用する場合は、スイッチの0-1端子に接続してください。
【仕様】
●NKシリーズ
●PWM信号制御(1ch)
●定格電圧(V):AC100〜254(50/60Hz共用)
●定格出力:最大200mA、絶縁12V±2V 1kHzパルス幅変調(PWM)矩形波
●定格消費電力(W):4以下
●スイッチ定格:15A-300V AC
●適合負荷:PWM信号線式調光照明器具 1〜40台(信号線電流5mAの場合)
※JIS C 8120附属書E.3パルス幅変調(PWM)による制御に対応したもの
●PWM出力機能(Duty比):
・可変幅:約98%固定(消灯対応出力)、下限設定値〜約5% 連続
・下限設定:約95〜約50%の範囲で手動設定可能
●使用周囲温度(℃):0〜35
●信号線総配線長(m):100以内
●適用プレート:NKP-3UF
●3路スイッチ付
●色:ピュアホワイト(マンセル参考値 5.6Y 9.0/0.5)
【ご注意】
※PWM信号線式調光照明器具専用です。DMX信号用照明器具などには使用できません。
※LED照明器具・蛍光灯インバータ照明器具を調光するときは、初回接続時に「調光範囲設定」を行ってください。
※ツマミの操作だけでは照明器具は消灯しません。照明電源を入切する外付けスイッチで消灯してください。
